Doppelscheiben-Rippenrohrregister
Doppelplatten-Rippenrohr-Wärmetauscher: Hochleistungs-Wärmetauscherlösungen
Der Doppelplatten-Rippenrohr-Wärmetauscher (Double Plate Fin) ist eines der grundlegendsten Elemente für die Effizienz in industriellen Heiz- und Kühlsystemen. Es handelt sich um eine optimierte Rippenrohr-Technologie mit exzellenten thermodynamischen Eigenschaften. Dank seiner rechteckigen Lamellenstruktur maximiert dieses System die Oberfläche und wurde entwickelt, um durch sein kompaktes Design den bestmöglichen Wärmetransfer auf begrenztem Raum zu gewährleisten. Die von Fintherm hergestellten Platten-Rippen-Wärmetauscher gewährleisten durch folgende Verfahren einen 100-prozentigen Kontakt zwischen Rohr und Lamelle:- Verzinkung: Feuerverzinkungsprozess für maximalen Oberflächenschutz.
- Hartlöten (Brazing): Gewährleistung einer hohen thermischen Leitfähigkeit.
- Internes Aufweiten: Mechanische Verbindung (Einwalzen), um Luftspalte zu eliminieren.
Herstellung und technische Spezifikationen
Die Herstellung von Platten-Rippen-Wärmetauschern ist ein mehrstufiger Prozess, der Fachwissen erfordert. Nachdem die Standardrohre geformt wurden, werden mit speziellen Matrizen gepresste rechteckige Platten (Lamellen) mithilfe automatisierter Maschinen präzise auf dem Rohr angeordnet. Der kritischste Punkt in der Fertigungsphase ist die Sicherstellung, dass die Lamellen lückenlos auf der Rohroberfläche ausgerichtet sind.- Materialvielfalt: Je nach Fluidtyp können Rohre aus Kohlenstoffstahl, Edelstahl, Kupfer, Kupfer-Nickel (Bafon) oder Messinglegierungen verwendet werden.
- Produktionsmethoden: Dichtheit und hohe Wärmeleitfähigkeit werden durch internes Aufweiten, Tauchlöten oder Presspassungsverfahren garantiert.
- Flexibles Design: Die Anzahl der Rohre kann an Kundenwünsche angepasst werden; die Produktion ist in runder oder ovaler Rohrform möglich.
Einsatzbereiche und Fluidkompatibilität
Doppelplatten-Rippenrohr-Wärmetauscher sind für den Einsatz mit einer breiten Palette von Medien konzipiert. Sie können verschiedenste Substanzen erfolgreich übertragen, von chemischen Flüssigkeiten bis hin zu Meerwasser, und von Thermalöl bis zu Dampf. Besonders in folgenden Bereichen weisen sie eine hohe Leistung auf:- Textilsektor: Trocknungsmaschinen und Lufterhitzer.
- HVAC (HLK): Lufterhitzer und -kühler für Lüftungszentralgeräte (AHU).
- Energie und Maschinenbau: Ölkühler, Wasserkühler und Turboladersysteme.
- Marine: Schiffslüftungstürme und Systeme, die Korrosionsbeständigkeit gegenüber Meerwasser erfordern.
Wärmetauschertypen nach Materialwahl
Die Art des verwendeten Metalls bestimmt die Lebensdauer und Leistung des Systems:- Kohlenstoffstahl & feuerverzinkt: Ideal für Dampf- und Thermalölsysteme.
- Edelstahl: Bevorzugt in Lebensmittelanlagen für Hygiene und in Umgebungen mit chemischen Korrosionsrisiken.
- Kupfer & Kupferlegierungen: Erzielung exzellenter Ergebnisse bei Niederdruckanwendungen, die eine hohe Wärmeleitung erfordern (Messing, Kupfer-Nickel).
Projektablauf
01.
Bedarfsanalyse und technische Bewertung
02.
Konstruktion und Berechnungen
03.
Produktionsplanung und Materialauswahl
04.
Herstellungs- und Montageprozess
05.
Prüf-, Inspektions- und Zulassungsverfahren
06.
Lieferung, Support und Kundendienst

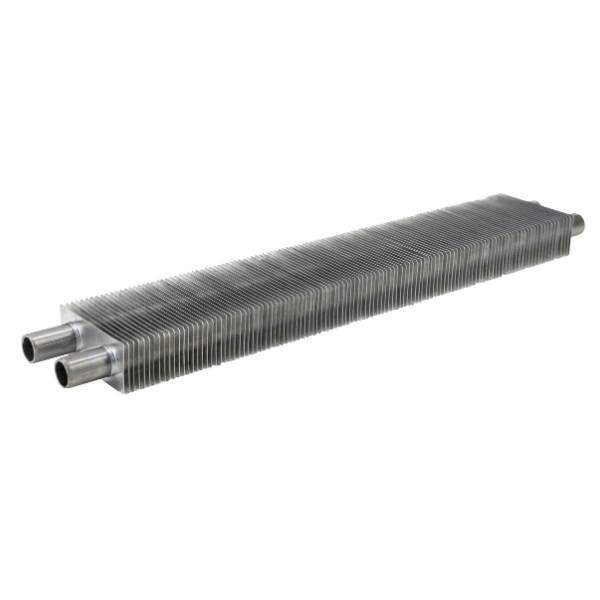

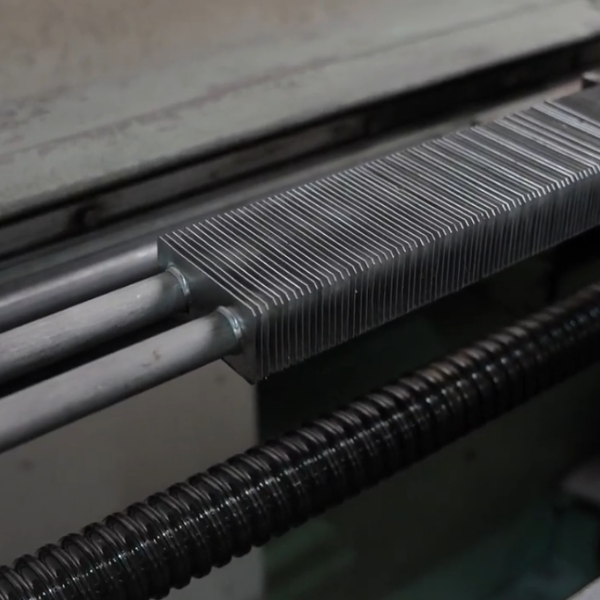

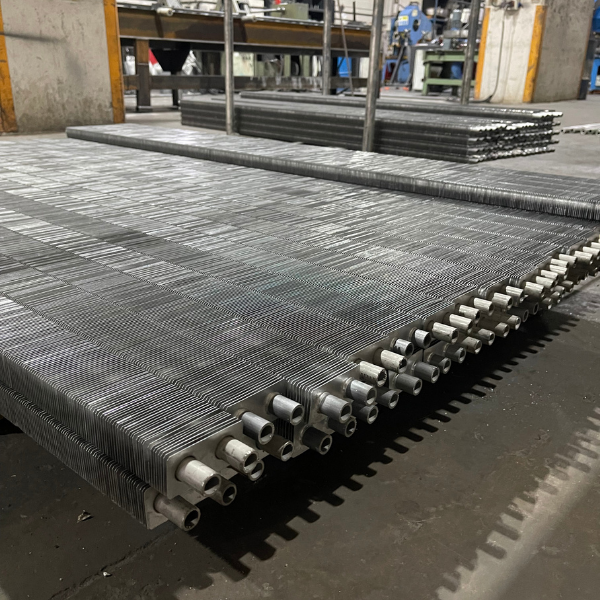

Produktfotos
Häufig gestellte Fragen
01.
Was ist ein doppelreihiges Rippenrohr und welche Vorteile bietet es?
Ein doppelreihiges Rippenrohr ist eine spezielle Wärmetauscherkomponente, bestehend aus paarweise angeordneten Metallrippen, die die Wärmeübertragungsfläche vergrößern. Dieses System wird besonders in Trockenöfen und industriellen Heizsystemen mit hohen Luftdurchsätzen eingesetzt. Die doppelreihige Struktur sorgt für stärkere Turbulenzen der durch die Rippen strömenden Luft; dies führt zu einem deutlich höheren Wärmeübergangskoeffizienten und einer höheren Energieeffizienz pro Flächeneinheit im Vergleich zu Standardanordnungen.
02.
In welchen Industriezweigen werden doppelreihige Rippenrohre eingesetzt?
Aufgrund ihrer hohen Festigkeit und Wärmeleistung finden doppelreihige Rippenrohre breite Anwendung in Textiltrocknungsanlagen, der Papierindustrie, Lebensmitteltrocknungstunneln und großen zentralen Lüftungsanlagen. Insbesondere in Umgebungen mit staubiger oder partikelhaltiger Luft widersteht die robuste Rippenstruktur dem mechanischen Verschleiß, während die große Oberfläche eine maximale Wärmerückgewinnung selbst bei niedrigen Temperaturen ermöglicht.
03.
Preise und Lebensdauerfaktoren von zweireihigen Rippenrohren
Die Preise für Doppelplatten-Rippenrohrwärmetauscher hängen vom Material des Hauptrohrs, dem Rippenmaterial, dem Rohrdurchmesser und der Rippenteilung ab. Dank der präzisen Rippenanordnung auf dem Rohr sind diese Wärmetauscher nur minimal von der Wärmeausdehnung betroffen. Bei korrekter Materialauswahl und regelmäßiger Wartung erreichen sie eine lange Lebensdauer von bis zu 10–15 Jahren und reduzieren so die Wartungs- und Austauschkosten für Unternehmen erheblich.
