Elliptisches Rippenrohrregister
Elliptische (ovale) Platten-Rippen-Rohrschlangen: Aerodynamisches Design und hohe Effizienz

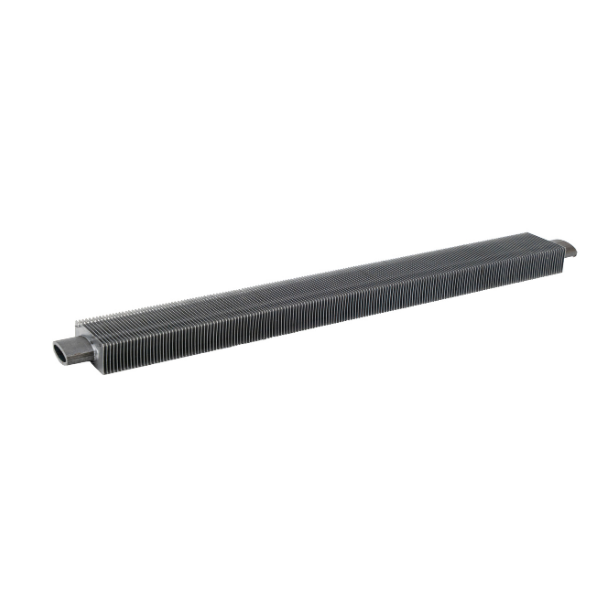

Die elliptischen (ovalen) Platten-Rippen-Rohrschlangen bieten einen innovativen Ansatz in der Wärmetauschertechnologie und wurden speziell für Systeme entwickelt, bei denen der Luftwiderstand minimiert werden muss. Die elliptische Struktur der Rohrform reduziert den Widerstand gegen den Luftstrom im Vergleich zu klassischen Rundrohren um 20–30 %. Dieser aerodynamische Vorteil ermöglicht es Ihnen, die Wärmetauschfläche effektiver zu nutzen und gleichzeitig den Energieverbrauch der Ventilatoren zu senken. Die mit Fintherm-Engineering hergestellten ovalen Platten-Rippen-Schlangen umschließen die Rohroberfläche vollständig mit einer rechteckigen Lamellenstruktur (Platten). Der Kontakt zwischen Rohr und Rippe wird durch spezielle Aufweitungs- oder Heiß-Elektroverzinkungstechniken verstärkt, wodurch eine makellose thermische Brücke entsteht.Technische Vorteile des elliptischen Designs
Oval strukturierte Rohrschlangen bieten nicht nur Platzersparnis, sondern verfügen auch über technische Details, die die Gesamteffizienz des Systems steigern. Die „Totzone“ (der Bereich auf der Rückseite des Rohrs, der nicht vom Luftstrom berührt wird), die bei Rundrohrschlangen auftritt, wird beim elliptischen Design minimiert. Dies stellt eine maximale Wärmeextraktion an jedem Punkt der Lamellenoberfläche sicher.- Geringer Luftdruckverlust: Ventilatormotoren arbeiten dank der aerodynamischen Form mit weniger Last, was die Betriebskosten senkt.
- Kompakte Bauweise: Bietet hohe Heiz- oder Kühlkapazität in engen Räumen; ideal insbesondere für Lüftungszentralgeräte.
- Hohe Korrosionsbeständigkeit: Beständig gegen raue Außenbedingungen und chemische Fluide dank vollständiger galvanischer Verzinkung.
- Exzellenter thermischer Kontakt: Aufweitungsverfahren nach dem Aufbringen der Plattenlamellen lassen Rohr und Rippe wie einen einzigen Körper agieren.
Herstellungsprozess und Materialstandards

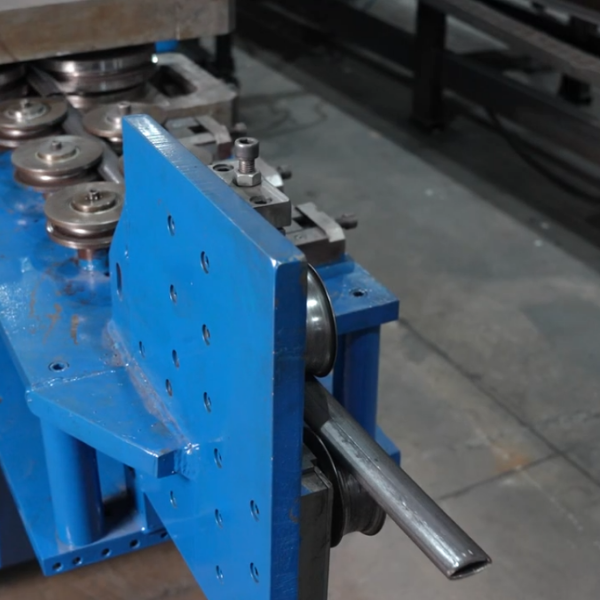

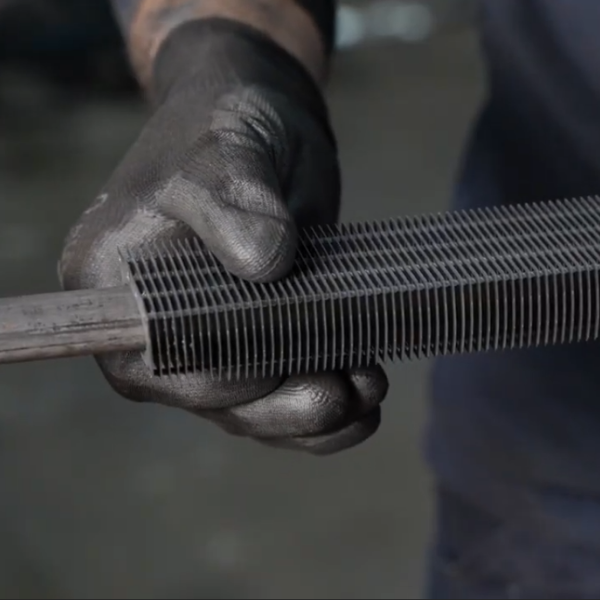

Die Herstellung von elliptischen Platten-Rippen-Schlangen umfasst präzise Formgebungsprozesse. Standardmäßige Rundrohre werden in speziellen Maschinen in eine ovale Form gebracht, ohne ihre Festigkeit zu verlieren. Anschließend werden rechteckige Lamellen (Platten), die entsprechend dieser Form gebohrt wurden, mit automatisierten Systemen auf dem Rohr aufgereiht. Nach der Reinigungsphase werden sie je nach Verwendungszweck galvanisch verzinkt oder verlötet. Als Fintherm verwenden wir in der Produktion Rohre aus Kohlenstoffstahl, Edelstahl und Kupferlegierungen gemäß ASTM- und EN-Normen. Besonders im maritimen Bereich und in der chemischen Industrie, wo starke Korrosion herrscht, bieten Kombinationen aus rostfreien Ovalrohren und rostfreien Lamellen langlebige Lösungen.Einsatzbereiche
Dank ihrer aerodynamischen Struktur und hohen Wärmetauscherkapazität sind diese Rohrschlangen in folgenden Bereichen die erste Wahl:- Lüftungszentralgeräte: Systeme, die hohe Luftvolumenströme in engen Querschnitten bereitstellen.
- Lufterhitzer und -kühler: Industrielle Trocknungsöfen und Prozessbeheizung.
- Ölkühleinheiten: Hydrauliksysteme und Turbinenölkühler.
- Textiltrocknungsmaschinen: Hocheffiziente Dampfheizsysteme.
Projektablauf
01.
Bedarfsanalyse und technische Bewertung
02.
Konstruktion und Berechnungen
03.
Produktionsplanung und Materialauswahl
04.
Herstellungs- und Montageprozess
05.
Prüf-, Inspektions- und Zulassungsverfahren
06.
Lieferung, Support und Kundendienst
Produktfotos
Häufig gestellte Fragen
01.
Was ist ein elliptisches (ovales) Rippenrohr und warum wird es bevorzugt?
Ein elliptisches (ovales) Rippenrohr ist ein Wärmetauscher, dessen Rohrform speziell oval gestaltet ist, um eine aerodynamische Struktur zu erzielen. Darauf sind rechteckige Rippen (Platten) angeordnet. Der Hauptgrund für die Beliebtheit dieser Bauweise liegt in der Reduzierung des Luftwiderstands um 20–30 % im Vergleich zu klassischen Rundrohren. Dadurch verbrauchen Lüftermotoren weniger Energie, und das System arbeitet deutlich leiser und effizienter. Durch die elliptische Struktur werden die bei Rundrohren üblichen „Totzonen“ – die nicht zur Wärmeübertragung beitragen – minimiert, wodurch die Oberfläche optimal genutzt wird.
02.
Was sind die Vorteile von ovalen Rippenrohren in Lüftungsanlagen?
Der Einsatz elliptischer Rippenrohre in Lüftungsanlagen und beengten Industriebereichen bietet erhebliche Vorteile hinsichtlich Platzersparnis und hoher Leistung. Dank ihrer kompakten Bauweise ermöglichen sie auch bei geringem Volumen eine hohe Heiz- oder Kühlleistung. Der geringe Luftdruckverlust durch die aerodynamische Form reduziert die Betriebskosten und verlängert die Lebensdauer des Geräts. Darüber hinaus weisen diese Rippenrohre mit vollständiger Feuerverzinkung eine hervorragende Beständigkeit gegenüber Witterungseinflüssen und Korrosion auf. Dies macht sie zu einer zuverlässigen Wahl für anspruchsvolle Prozesse wie Textiltrockner und Ölkühlanlagen.
03.
Welche Werkstoffe werden bei der Herstellung von elliptischen Rippenrohren verwendet?
Im Herstellungsprozess werden je nach Verwendungszweck und Korrosionsrisiko Rohre aus Kohlenstoffstahl, Edelstahl oder Kupferlegierungen bevorzugt. Gemäß den Produktionsstandards von Fintherm werden Standardrohre ohne Verlust ihrer Festigkeit in eine ovale Form gebracht. Anschließend werden rechteckige Rippen, die für diese Form geeignet sind, millimetergenau auf dem Rohr angeordnet.
To ensure flawless thermal conductivity, special expansion methods are applied after the plate finning process, or hot-dip galvanizing is performed to ensure that the tube and the fin act as a single body. Especially for the maritime and chemical sectors, stainless steel combinations offer long-lasting solutions.
