Gewelltes Rippenrohr (Grooved Tube): Hohe Turbulenz und Wärmetauscheffizienz

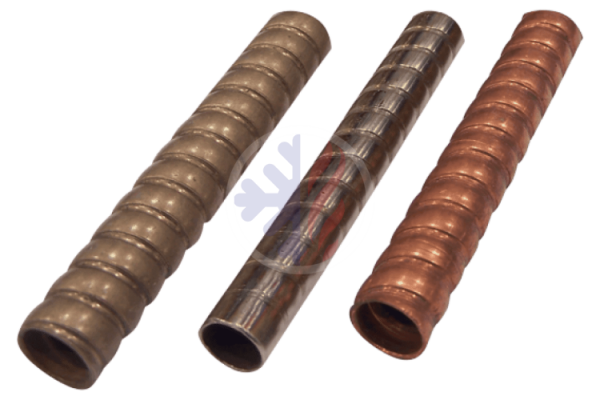

Die grundlegendsten Faktoren für die Effizienz von Wärmetauschern sind die Fluideigenschaften, die Strömungsbedingungen und die Wärmetauschoberfläche. Das gewellte Rippenrohr (Grooved Tube) ist eine Hightech-Lösung, die die Turbulenzcharakteristik des Fluids durch spezielle helikale (spiralförmige) Muster auf der Rohroberfläche erhöht. Diese Spiralstruktur zwingt das Medium bereits bei niedrigen Strömungsgeschwindigkeiten in eine turbulente Strömung, was die Wärmeübertragungsrate im Vergleich zu Standard-Glattrohren signifikant steigert. Die von Fintherm hergestellten gewellten Rippenrohre vergrößern die externe Kontaktfläche im Vergleich zu Glattrohren um das 2,5- bis 3-fache. Dieser Prozess der spiralförmigen Musterbildung schwächt die Materialbeständigkeit nicht; stattdessen verlängert er die mechanische Lebensdauer, indem er dem System verbesserte thermische Ausdehnungseigenschaften verleiht.Einsatzbereiche und Anwendungen von gewellten Rippenrohren
Gewellte Rippenrohre werden in einem breiten Spektrum sowohl in der HLK-Technik als auch in industriellen Prozessen bevorzugt. Solange die Verschmutzungsneigung der Umgebung den Designstandards entspricht, stellen sie eine der effizientesten Alternativen für Wärmetauscher dar. Die primären Einsatzgebiete umfassen:- HLK und Kältetechnik: Verdampfer- und Kondensatorsysteme.
- Industrielle Systeme: Luftkompressoreinheiten, Chiller-Systeme und Rauchgasanwendungen.
- Medientransfer: Dampf, Wasser, Öl, Glykol, Alkohol und andere spezialisierte chemische Anwendungen.
Technische Spezifikationen und Fertigungsvorteile
Die Herstellung von gewellten Rippenrohren erfolgt durch das Aufbringen helikaler Abdrücke auf die Rohroberfläche mittels spezieller Maschinen. Während dieser Prozess die Oberfläche direkt um ca. 5-10 % vergrößert, wird die Haupteffizienz durch die Veränderung der Strömungsdynamik erreicht.- Turbulenzeffekt: Aufgrund der Spiralmarkierungen im Inneren des Rohrs wird das Fluid in eine kontinuierliche Rotations- und Mischbewegung versetzt, was den Wärmeübergangskoeffizienten (h) maximiert.
- Beitrag zur thermischen Ausdehnung: Die Spiralstruktur lässt das Rohr flexibler auf thermische Schocks reagieren, was langfristig hilft, die Rohrleitungsverbindungen zu schützen.
- Kosteneinsparungen: Die höhere Effizienz ermöglicht die Produktion kleinerer Wärmetauscher, wodurch die Gesamtsystemkosten gesenkt werden.
Materialvielfalt und Standards
Da die Umweltbedingungen und Korrosionsrisiken jeder Anwendung variieren, können gewellte Rippenrohre aus verschiedenen Metallen hergestellt werden. Die Produktgruppen von Fintherm umfassen:- Gewellte Rippenrohre aus Edelstahl und Kohlenstoffstahl
- Gewellte Rippenrohre aus Kupfer und Messing
- Hochbeständige Rohre aus CuNi10Fe-Legierung (Kupfer-Nickel)
Projektablauf
01.
Bedarfsanalyse und technische Bewertung
02.
Konstruktion und Berechnungen
03.
Produktionsplanung und Materialauswahl
04.
Herstellungs- und Montageprozess
05.
Prüf-, Inspektions- und Zulassungsverfahren
06.
Lieferung, Support und Kundendienst

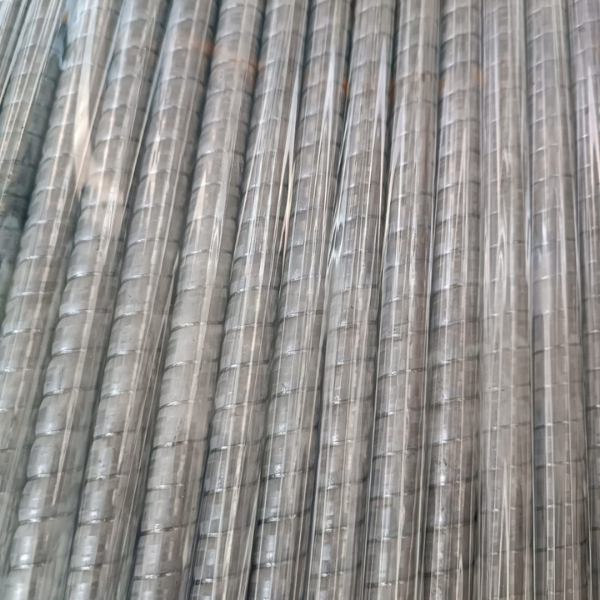

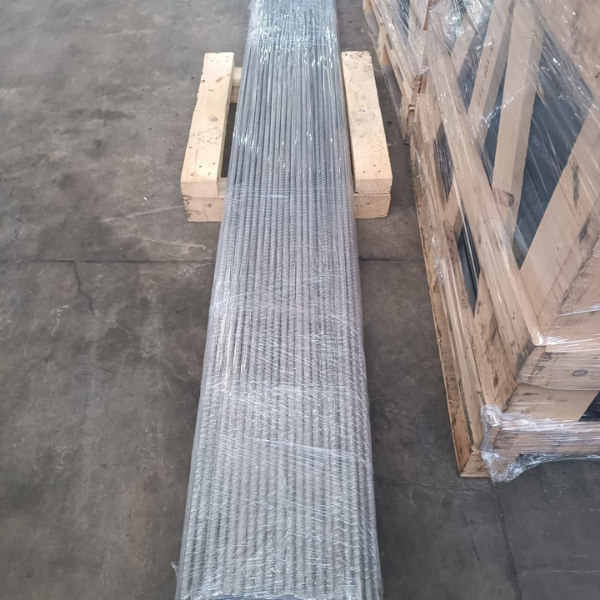

Produktfotos
Häufig gestellte Fragen
01.
Was ist ein geripptes Rohr (Rillenrohr) und wie unterscheidet es sich von einem glatten Rohr?
Ein Wellrohr mit Rippen ist ein Rohrtyp, dessen Oberfläche mithilfe spezieller Maschinen mit spiralförmigen Rillen versehen wird. In glatten Rohren verlangsamt sich die Strömung des Fluids nahe der Rohrwandung, wodurch eine laminare Strömung entsteht. In einem Wellrohr mit Rippen hingegen versetzen die Rillen das Fluid in ständige Rotation und erzeugen so Turbulenzen. Diese Turbulenzen durchbrechen die stagnierende Schicht, die den Wärmeaustausch behindert, und ermöglichen dadurch eine deutlich höhere Effizienz.
02.
Welchen Einfluss hat das gewellte Rippenrohr auf die Wärmeübertragungsfläche?
Aufgrund der spiralförmigen Oberflächenstruktur ist die äußere Kontaktfläche von Rippenrohren (gewellt/genutet) 2,5- bis 3-mal größer als die von Standardrohren. Neben der vergrößerten Oberfläche lassen sich dank der veränderten Strömungsdynamik Verbesserungen des Wärmeübergangskoeffizienten um bis zu 100 % im Vergleich zu glatten Rohren erzielen.
03.
Besitzen gewellte Rippenrohre eine „selbstreinigende“ Eigenschaft?
Ja, die hohe Turbulenz in Rippenrohren (Wellrohren) erschwert das Anhaften von Partikeln aus dem Fluid an der Rohroberfläche. Insbesondere in Systemen mit starker Verkalkung und Sedimentablagerung trägt die durch die Rippenstruktur erzeugte hohe Strömungsgeschwindigkeit und Durchmischung dazu bei, die Innenfläche des Rohrs sauber zu halten.
04.
Führt die Verwendung von Rippenrohren (Wellrohren) zu einem erhöhten Druckverlust?
Die erhöhte Turbulenz führt naturgemäß zu einem gewissen Anstieg des Druckverlusts. Da das System jedoch dank der hohen Wärmeübertragungseffizienz mit deutlich kürzeren Rohrlängen ausgelegt ist, bleibt der Druckverlust im Gesamtsystem im Allgemeinen auf einem ähnlichen oder sogar günstigeren Niveau als bei Systemen mit glatten Rohren.
05.
Für welche Flüssigkeitsarten eignen sich Wellrohre besser?
Wellrohre (Rillenrohre) erzielen hervorragende Ergebnisse mit Flüssigkeiten unterschiedlicher Viskosität, wie z. B. Dampf, Wasser, Öl, Glykol und Alkohol. Insbesondere bei schwer wärmeleitenden Flüssigkeiten wie Öl steigert der Turbulenzeffekt die Effizienz deutlich. Für Anwendungen in Meerwasser werden korrosionsbeständige Kupfer-Nickel-Rohre (CuNi10Fe) bevorzugt.
