Was ist ein Serpentinen-Register? Serpentinen-Technologien in industriellen Heiz- und Kühlsystemen
Von industriellen Produktionsprozessen bis hin zu HLK-Systemen (Heizung, Lüftung, Klima) ist das Serpentinen-Register (Wärmetauscherschlange) eine der grundlegendsten Komponenten der modernen Technik. Es ist ein entscheidender Faktor für die Effizienz von Wärmetauscherprozessen. In seiner einfachsten Definition ist eine Serpentine ein gewundener oder spiralförmiger Rohrmechanismus, der für Heiz- und Kühlsysteme unerlässlich ist, um das hindurchströmende Fluid (Flüssigkeit oder Gas) auf das gewünschte Temperaturniveau zu bringen. Diese Systeme leiten ihren Namen vom Serpentinit-Gestein ab, das in der Natur vorkommt und für seine Beständigkeit gegenüber hohen Temperaturen bekannt ist. Obwohl das geologische Mineral Serpentin und industrielle Serpentinen-Heizkörper konzeptionell verschieden sind, weisen sie als gemeinsame Merkmale eine hohe thermische Beständigkeit und Flexibilität auf.Serpentinen-Heizregister und technische Varianten
Serpentinen-Systeme werden je nach den Anforderungen des Einsatzbereichs aus verschiedenen Metalllegierungen hergestellt. Zu den bevorzugten Materialien im Herstellungsprozess gehören Kupfer-, Kohlenstoffstahl- und Edelstahlrohre. Um die Wärmetauschfläche zu vergrößern und die Effizienz zu maximieren, werden diese Rohre mit Aluminium- oder Stahllamellen versehen.- Materialwahl: Während Kupfer-Stahl-Kombinationen im Allgemeinen in Heizsystemen verwendet werden, zeichnen sich Modelle mit Edelstahlrohren in Bereichen aus, die Hygiene und Korrosionsbeständigkeit erfordern, wie etwa in der Lebensmittel- oder Chemieindustrie.
- Lamellentechnologien: Spiralgewickelte Rippenrohre, Integralrippenrohre und Plattenlamellen-Typen vergrößern die Kontaktfläche mit der Luft und gewährleisten so höchste Effizienz bei geringstem Energieverbrauch.
Industrielle Einsatzbereiche und Serpentinen-Kessel
Serpentinen-Kessel und Thermalölsysteme gehören zu den häufigsten Bereichen, in denen die Serpentinen-Technologie zum Einsatz kommt. In großen Industriemaschinen, Kraftwerken und Textilfabriken werden Kesselschlangen aus Edelstahllegierungen verwendet, um einen sicheren Betrieb bei hohen Temperaturen zu gewährleisten. Speziell in Thermalölkesseln wird das Serpentinen-Wicklungsprinzip angewandt, um eine exzellente Isolierung und Wärmeübertragung zu erreichen. Diese Methode gilt als wirtschaftliche Lösung, die Unternehmen erhebliche Energiekosteneinsparungen ermöglicht. Darüber hinaus bestimmen in Lüftungszentralgeräten (RLT-Anlagen), in denen Luft erwärmt werden muss, Heizregister, die in Dampf-, Heißwasser- oder Elektro-Systeme integriert sind, sowohl den Klimakomfort als auch die Präzision industrieller Prozesse.Serpentinen-Fertigung und ingenieurtechnische Berechnungen
Die Herstellung von Serpentinen ist nicht bloß ein Rohrbiegeprozess; es ist eine Ingenieurdisziplin, die Fachwissen und präzise Berechnungen erfordert. Folgende Kriterien werden in der Fertigungsphase berücksichtigt:- Reihenanzahl: Während für Heizgruppen meist 1–2 Rohrreihen ausreichen, werden für Kühlgruppen und RLT-Anlagen je nach Kühllast 2, 4 oder 6 Reihen gefertigt.
- Druckbeständigkeit: Bei Hochdruckanwendungen wie Dampfregistern ist es lebenswichtig, dass die Rohre Druckprüfungen von 16 bar und mehr erfolgreich bestehen.
- Rohrtyp: Während nahtlose Stahlrohre Vorteile bei den Investitionskosten für Dampf-, Heißwasser- oder Ölsysteme bieten, sollten für Systeme, bei denen Langlebigkeit und Korrosionsbeständigkeit erwartet werden, Edelstahlrohre bevorzugt werden.
Geologische Perspektive: Serpentin-Mineral und Sicherheit
In der Industrie definiert der Begriff „Serpentin“ nicht nur metallische Rohre, sondern auch magnesiumreiche Silikatminerale. Dieses für seine grünliche Farbe bekannte Mineral entsteht durch die hydrothermale Umwandlung von Gesteinen in der ozeanischen Kruste. Während dieser Stein in der Bauindustrie zur Wärmedämmung und Brandsicherheit verwendet wird, sollte beachtet werden, dass einige Arten, wie Chrysotil, Asbest enthalten können. Bei den metallischen Wärmetauscher-Registern, die von industriellen Lösungsanbietern wie Fintherm hergestellt werden, besteht jedoch kein solches Gesundheitsrisiko; metallische Strukturen entsprechen vollkommen sicheren und umweltfreundlichen Produktionsstandards.Projektablauf
01.
Bedarfsanalyse und technische Bewertung
02.
Konstruktion und Berechnungen
03.
Produktionsplanung und Materialauswahl
04.
Herstellungs- und Montageprozess
05.
Prüf-, Inspektions- und Zulassungsverfahren
06.
Lieferung, Support und Kundendienst

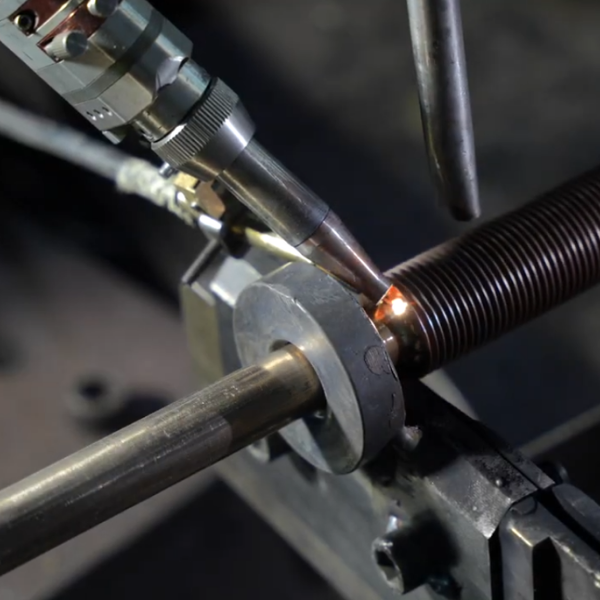

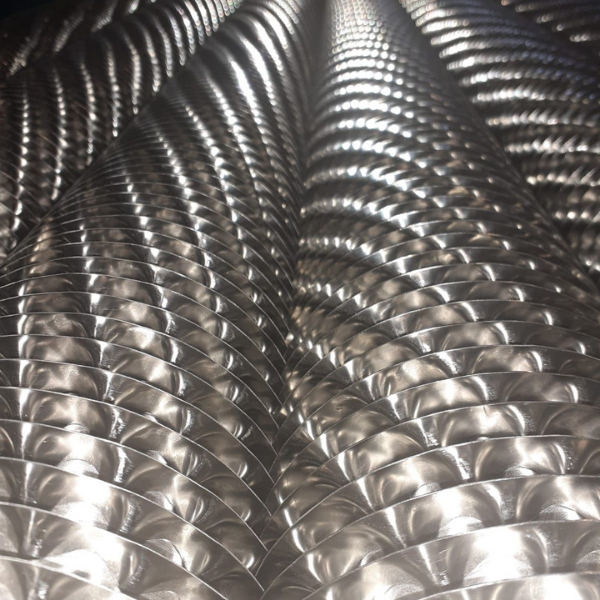

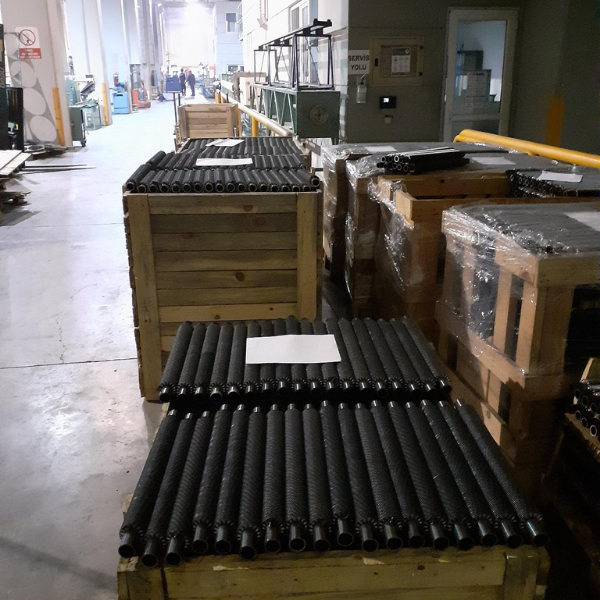

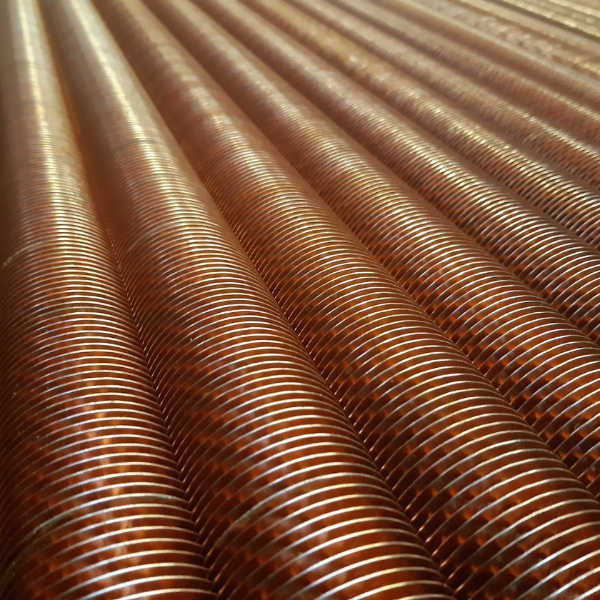

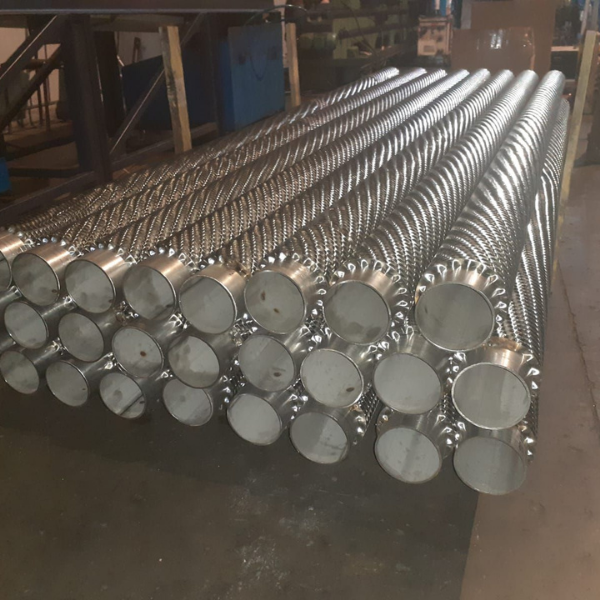

Produktfotos
Häufig gestellte Fragen
01.
Was ist eine Serpentinenspule und was ist ihre Hauptfunktion?
Eine Serpentinenrohrschlange ist ein System aus Rohren mit einer spiralförmigen oder gerippten Struktur zur Maximierung der Wärmeübertragungsfläche. Ihre Hauptfunktion besteht darin, Wärme vom durchströmenden Fluid an die Umgebung abzugeben oder Wärme aus der Umgebung in das Fluid aufzunehmen und so für Heizung oder Kühlung zu sorgen.
02.
Worin besteht der Unterschied zwischen einer Serpentinenspirale und einem Wärmetauscher?
Wärmetauscher ist die allgemeine Bezeichnung für ein Gerät, das den Wärmeaustausch ermöglicht. Eine Schlangenrohrschlange hingegen ist die Rohrbündelkomponente, die entweder in diese Geräte integriert ist oder als eigenständige Einheit den Wärmeaustausch durchführt.
03.
Welche Faktoren bestimmen die Preisgestaltung von Rippenrohren?
Die Preisgestaltung basiert auf der Art des verwendeten Materials (Kupfer, Edelstahl, Stahl), dem Rohrdurchmesser, der Lamellenkonfiguration und dem Betriebsdruck, dem das System standhalten muss.
04.
Was sind die Vorteile von Rippenrohrwärmetauschern?
Die Rippenrohrtechnologie beschleunigt die Wärmeübertragung, indem sie die äußere Oberfläche des Rohrs um das 10- bis 20-Fache vergrößert. Dies steigert die Leistung erheblich und reduziert gleichzeitig die Anlagengröße, insbesondere in luftgekühlten oder luftbeheizten Systemen. Fintherm bietet verschiedene Rippentypen wie L-, KL-, G- und extrudierte Rippen an, die optimal auf die spezifischen Temperatur- und Lebensdaueranforderungen Ihres Projekts abgestimmt sind.
05.
Was verursacht Effizienzverluste in Rippenrohrwärmetauschern?
Zu den häufigsten Ursachen für Effizienzverluste zählen Ablagerungen (Verschmutzungen) an der Rohroberfläche, Staub- und Schmutzablagerungen zwischen den Lamellen sowie die mit der Zeit nachlassende Wärmeleitfähigkeit zwischen Rohr und Lamelle. Auch die Bildung von Lufteinschlüssen oder Kondensatablagerungen im System beeinträchtigt den Wärmeaustausch erheblich. Regelmäßige Wartung und die Auswahl des richtigen Rippenrohrtyps können diese Verluste verhindern.
06.
Warum ist die Kondensatableitung bei Dampfrohren mit Rippenstruktur wichtig?
In Dampfheizregistern kondensiert der Dampf beim Abkühlen. Wird diese Flüssigkeit nicht abgeleitet, sammelt sie sich im Rohr und blockiert die Wärmeübertragungsfläche. Sie kann außerdem mechanische Stöße, sogenannte Wasserschläge, verursachen, die zum Rohrbruch führen können. Daher muss in der Auslassleitung ein geeigneter Kondensatableiter installiert werden.
07.
Worin besteht der Unterschied zwischen elliptischen (ovalen) und runden Rippenrohren?
Elliptische Wärmetauscher zeichnen sich durch ihr aerodynamisches Design aus und bieten einen um 20–30 % geringeren Luftwiderstand als runde Rohre. Dadurch verbrauchen die Ventilatoren weniger Energie, und ineffiziente Totzonen hinter den Rohren werden vermieden. Folglich erzielen sie eine hohe thermische Effizienz, insbesondere in Lüftungsanlagen mit engem Querschnitt.
08.
Wie lange ist die Lebensdauer von Rippenrohren und wie sollten sie gewartet werden?
Bei geeigneter Materialauswahl und regelmäßiger Wartung kann die Lebensdauer einer Rippenrohrschlange 10 bis 20 Jahre betragen. Im Rahmen der Wartung sollten die Rippenspalte mit Druckluft oder geeigneten Chemikalien gereinigt, Dichtheitsprüfungen durchgeführt und Ablagerungen im Inneren mit sauren Entkalkungsmitteln entfernt werden.
