¿Qué es una serpentina? Tecnologías de serpentinas en sistemas industriales de calefacción y refrigeración

Uno de los componentes más fundamentales de la ingeniería moderna, desde los procesos de producción industrial hasta los sistemas de aire acondicionado, la serpentina es un elemento crítico que determina la eficiencia de las operaciones de transferencia de calor. En su definición más simple, una serpentina es un sistema de tubos retorcidos que se utiliza para llevar el fluido líquido o gaseoso que la atraviesa a la temperatura deseada, lo que la hace indispensable para los sistemas de calefacción y refrigeración.

Calentadores serpentinos y tipos técnicos

Los sistemas serpentinos se fabrican con diferentes aleaciones metálicas según los requisitos del área de aplicación. Entre los materiales más preferidos en el proceso de fabricación se encuentran las tuberías de cobre, acero al carbono y acero inoxidable. Para aumentar la superficie de transferencia de calor y maximizar la eficiencia, se añaden aletas de aluminio o acero a estas tuberías.

• Selección de materiales: Si bien las combinaciones de cobre y acero se utilizan generalmente en sistemas de calefacción, en áreas que requieren higiene y resistencia a la corrosión, como la industria alimentaria o química, destacan los modelos con tuberías de acero inoxidable.

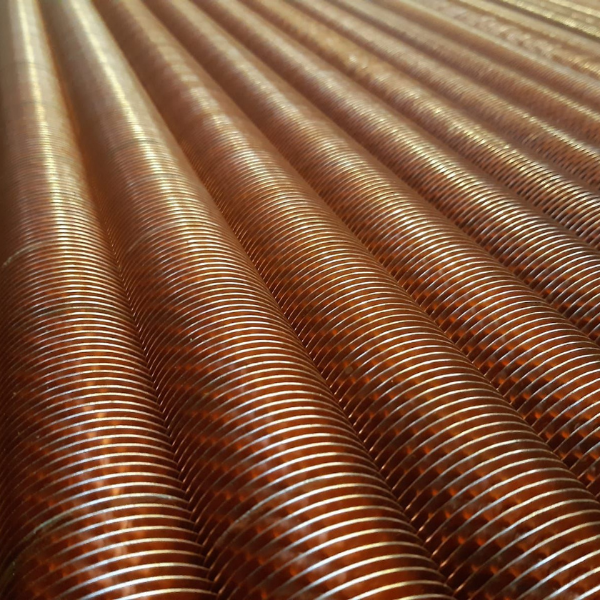

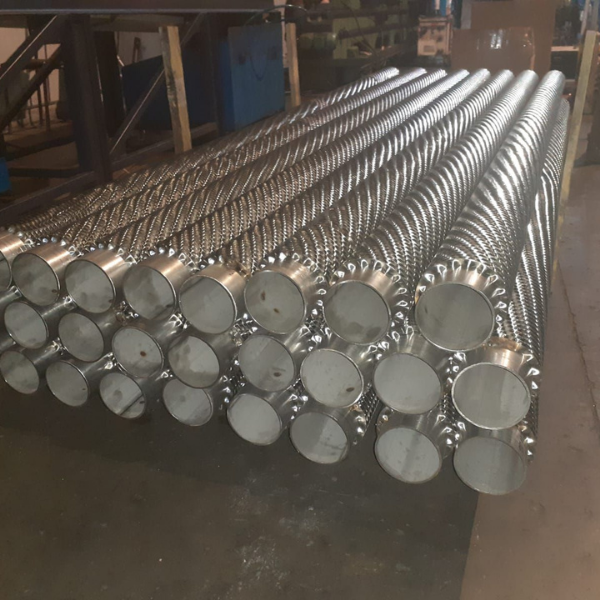

• Tecnologías de aletas: Los serpentines con aletas espirales, aletas integrales o placas aumentan la superficie en contacto con el aire y favorecen la transferencia de calor.

Áreas de aplicación industrial y calderas serpentinas

Las áreas más comunes donde se utiliza la tecnología serpentina son las calderas serpentinas y los sistemas de aceite caliente. Los tubos de bobinado de calderas de aleación de acero inoxidable se utilizan en maquinaria industrial a gran escala, centrales eléctricas y fábricas textiles para garantizar un funcionamiento seguro a altas temperaturas.

Los serpentines de calentamiento pueden utilizarse en unidades de tratamiento de aire, sistemas de secado y procesos industriales. El diseño depende del fluido, las temperaturas, los caudales, la presión de trabajo y la capacidad de calefacción o refrigeración requerida.

Fabricación de serpentines de calentamiento y cálculos de ingeniería

La fabricación de serpentines de calentamiento no es solo un proceso de doblado de tuberías, sino una disciplina de ingeniería que requiere experiencia y cálculos precisos. Durante el proceso de fabricación se consideran los siguientes criterios:

1. Número de filas: La cantidad de filas de tubos se calcula según la capacidad, el caudal de aire, el espacio disponible y la pérdida de presión admisible.
2. Resistencia a la presión: Las presiones de diseño y de prueba se determinan según las condiciones de funcionamiento del proyecto y las normas aplicables. La selección del producto debe basarse en las especificaciones técnicas del proyecto.
3. Tipo de tubería: En sistemas de vapor, agua caliente o aceite, las tuberías trefiladas de acero ofrecen una ventaja en cuanto al coste de la inversión; las tuberías de acero inoxidable son las preferidas en sistemas donde se espera una larga vida útil y resistencia a la corrosión.
