Low-Fin-Rohr

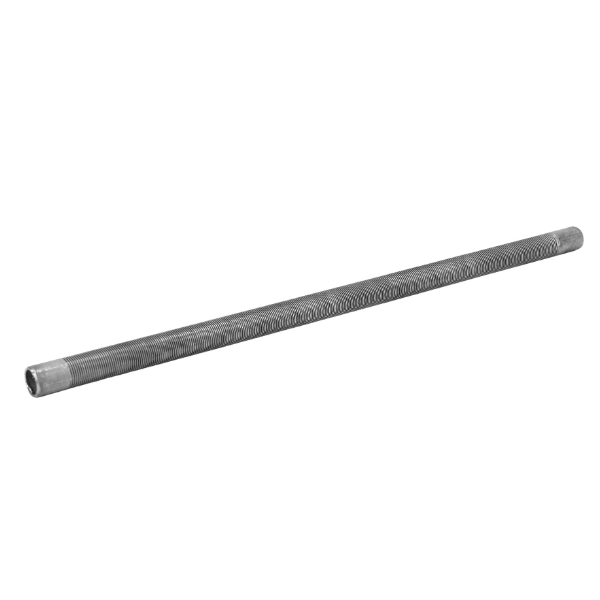

Low-Fin-Rohre: Maximale Effizienz in kompaktem Design

Als eines der effizientesten Beispiele für den Ansatz des „integrierten Designs“ in der Wärmeübertragungstechnologie verfügen Low-Fin-Rohre (niederberippte Rohre) über eine spezielle Struktur, bei der die Rippen direkt aus dem Rohrmaterial herausgearbeitet sind. Im Gegensatz zu herkömmlichen Rippenrohren werden die Rippen bei diesem System nicht nachträglich aufgebracht, sondern durch Kaltwalz- oder Extrusionsverfahren aus der Wandung eines dickwandigen Basisrohrs geformt.

Die von Fintherm angebotenen Low-Fin-Rohre eliminieren dank der „Integralrippen-Technologie“ das Problem des thermischen Kontaktwiderstands zwischen Rippe und Rohr vollständig. Da die Rippe ein integraler Bestandteil des Rohres ist, erfolgt die Wärmeleitung unterbrechungsfrei; Risiken wie das Lösen oder Ablösen der Rippen sind bei diesem System ausgeschlossen.

Funktionsprinzip und Struktur von Low-Fin-Rohren

Die Bezeichnung „Low Fin“ leitet sich daraus ab, dass die Rippenhöhen in der Regel auf wenige Millimeter begrenzt sind. Diese geringe Höhe wird jedoch durch eine hohe Rippendichte pro Längeneinheit kompensiert. Mit einer typischen Dichte von 19 bis 26 Rippen pro Zoll (19-26 FPI) vergrößern diese Rohre die Gesamtoberfläche im Vergleich zu Standard-Glattrohren erheblich.

• Kaltumformung: Die Rippen entstehen durch Verformung des Basisrohrmaterials mittels Kaltwalzen, was die strukturelle Integrität der Rohroberfläche erhöht.
• Null thermischer Widerstand: Da keine Grenzfläche zwischen Rippe und Rohr existiert, ist die Wärmeleitfähigkeit auf höchstem Niveau; es treten keine Ausdehnungsunterschiede auf, wie sie bei der Verwendung unterschiedlicher Metalle vorkommen würden.
• Hohe Formbarkeit: Aufgrund der flachen und integrierten Rippen lassen sich diese Rohre leicht zu U-Formen (U-Biegung) biegen, die häufig in Rohrbündelwärmetauschern eingesetzt werden.

Anwendungsbereiche und industrielle Vorteile

Low-Fin-Rohre werden nicht nur in luftgekühlten Einheiten, sondern insbesondere in Rohrbündelwärmetauschern (Shell and Tube) weit verbreitet eingesetzt. Sie liefern die besten Ergebnisse in Anwendungen, bei denen sich ein Fluid im Rohr und das andere auf der berippten Außenfläche befindet.

Zu den häufigsten Einsatzgebieten gehören:

• Kältetechnik: Bietet hohe Effizienz in Verflüssigern und Verdampfern von Kälteanlagen.
• Ölkühler: Maximiert die Kühlleistung durch Vergrößerung der Außenoberfläche trotz der hohen Viskosität des Öls.
• Chemische Prozesse: Bietet Korrosionsbeständigkeit und strukturelle Integrität in chemischen Rohrbündelwärmetauschern.
• Kompakte Bauweise: In Systemen mit begrenztem Platzangebot bieten sie bei deutlich geringerem Volumen die gleiche Kapazität wie Glattrohrwärmetauscher.

Warum integrierte Low-Fin-Rohre wählen?

Fintherm Low-Fin-Rohre besitzen eine homogene Struktur, bei der keine unterschiedlichen Metalle kombiniert werden. Diese Eigenschaft stellt sicher, dass das System seine strukturelle Integrität auch unter hohen Temperaturen und Drücken beibehält. Da die Rippen direkt aus der Rohrwand hervorgehen, weisen sie zudem eine wesentlich höhere Beständigkeit gegen äußere mechanische Einwirkungen auf als andere Rippenrohrtypen.
