L-Rippenrohr-Register
L-Rippenrohr-Wärmetauscher: Wirtschaftliche Lösungen für Niedertemperaturanwendungen
Der L-Rippenrohr-Wärmetauscher wurde entwickelt, um das Gleichgewicht zwischen Kosten und Leistung in Wärmetauscherprozessen zu optimieren. Er ist eine ideale Technologie, insbesondere für Anwendungen im Niedertemperaturbereich. Die L-förmige Lamellenstruktur umschließt die Rohroberfläche helikal (spiralförmig), wodurch sowohl die Wärmetauschfläche vergrößert als auch die Rohrwand bis zu einem gewissen Grad vor äußeren Einflüssen geschützt wird. Die in Fintherm-Qualität hergestellten Wärmetauscher steigern die Effizienz dank ihrer kompakten Bauweise und hohen Kontaktflächen. Das markanteste Merkmal von L-Rippenrohren ist, dass die Produktionstechnologie die Verwendung von Rohren mit geringen Wandstärken ermöglicht. Dies reduziert das Gesamtgewicht des Systems und bietet gleichzeitig einen Vorteil bei den Investitionskosten.Herstellung und strukturelle Merkmale von L-Rippenrohr-Wärmetauschern
Die Herstellung von L-Rippenrohr-Wärmetauschern erfolgt durch das Wickeln der Lamellenfüße unter Spannung um das Rohr, wodurch sie eine spezielle Form erhalten. Da jeder Lamellenfuß bündig an der nächsten Lamelle anliegt, wird die Rohroberfläche vollständig abgedeckt. Diese Produktionsmethode bietet eine akzeptable Korrosionsbeständigkeit in Umgebungen, die nicht stark abrasiv sind.- Maximale Betriebstemperatur: Die empfohlene Obergrenze für diese Systeme liegt bei 150 °C.
- Materialkombinationen: Während Aluminium und Kupfer im Allgemeinen als Lamellenmaterialien bevorzugt werden, kann als Rohrmaterial eine breite Palette von Kohlenstoffstahl bis Kupfer ohne Einschränkungen verwendet werden.
- Mechanische Festigkeit: Naturgemäß ist die mechanische Festigkeit eher gering; daher wird dieser Typ in Bereichen bevorzugt, die keinen direkten Stößen ausgesetzt sind oder keine Hochdruckreinigung erfordern.
Arten von Spiral-Rippenrohr-Wärmetauschern und Medienkompatibilität
Die von Fintherm gefertigten Spiral-Rippenrohr-Wärmetauscher sind mit Materialien für verschiedene Medien wie Luft, Wasser, Meerwasser, Dampf und Thermalöl erhältlich. Je nach den chemischen und thermischen Anforderungen Ihres Projekts können Sie aus folgenden Typen wählen:- Edelstahlsysteme: Modelle mit hoher Korrosionsbeständigkeit, bei denen sowohl das Rohr als auch die Lamellen aus Edelstahl gefertigt sind.
- Kupfersysteme: Lösungen mit maximaler thermischer Leitfähigkeit durch die Kombination von Kupferrohren und Kupferlamellen.
- Kohlenstoffstahl-Modelle: Wirtschaftliche Modelle, bei denen DKP-Lamellen (kaltgewalzter Stahl) auf geschweißte oder nahtlose Kohlenstoffstahlrohre gewickelt werden.
- Speziallegierungen: Kupfer- oder DKP-Lamellenwicklung auf Rohren aus Speziallegierungen wie Kupfer-Nickel (Bafon) und Messing.
- Elektrische Heizregister: Wärmetauscher, bei denen DKP- oder Edelstahllamellen direkt auf Heizelemente (Widerstände) gewickelt werden.
Vorteile der Verwendung von L-Rippenrohren
L-Rippenrohre zeichnen sich besonders in Heiz- und Kühlkreisläufen aus, in denen das Korrosionsrisiko gering ist und budgetfreundliche Lösungen gesucht werden. Die L-Fuß-Struktur, die die Rohrwand vollständig umschließt, bietet Schutz gegen atmosphärische Korrosion, während die hohe Wärmeleitfähigkeit von Kupfer- und Aluminiumlamellen die Systemeffizienz garantiert. Die nach Fintherm-Engineering entwickelten Wärmetauscher bieten eine professionelle Wärmetauschfläche, die die Lebensdauer der Anlage verlängert.Projektablauf
01.
Bedarfsanalyse und technische Bewertung
02.
Konstruktion und Berechnungen
03.
Produktionsplanung und Materialauswahl
04.
Herstellungs- und Montageprozess
05.
Prüf-, Inspektions- und Zulassungsverfahren
06.
Lieferung, Support und Kundendienst

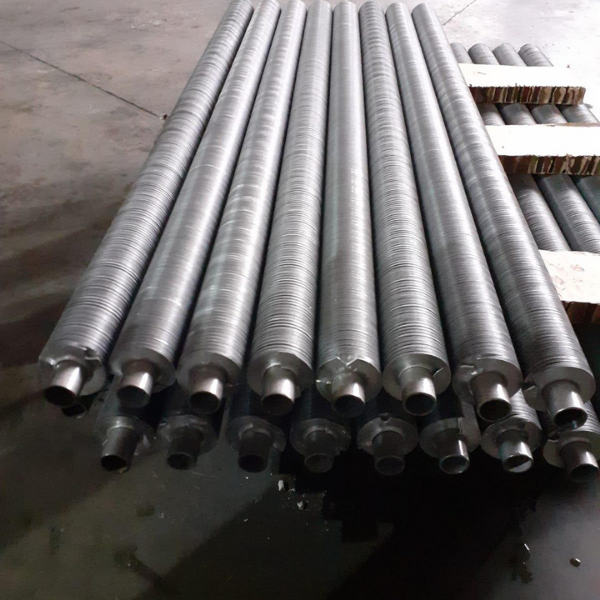

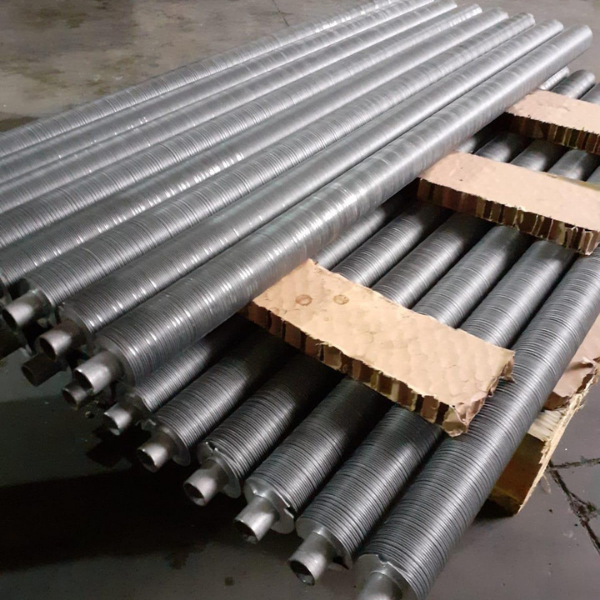

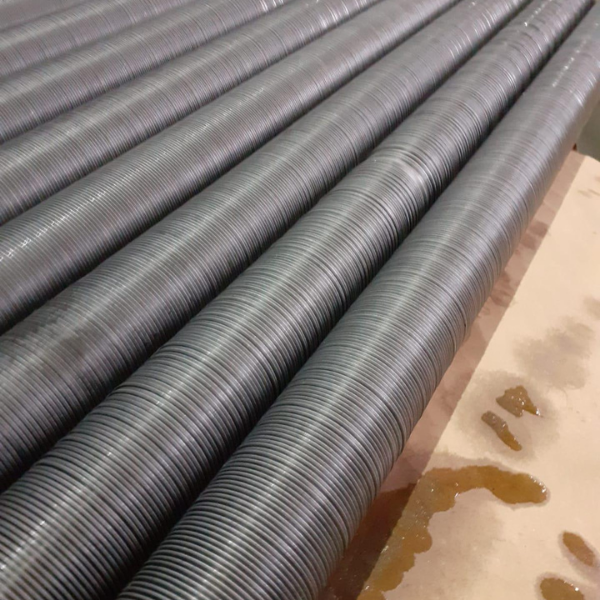

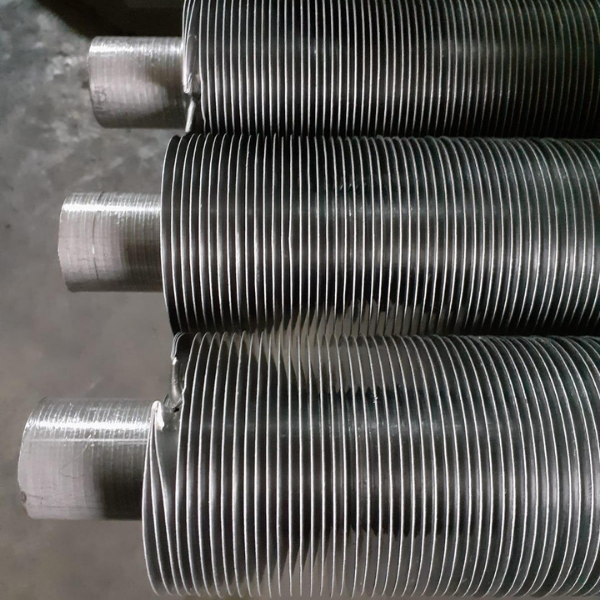

Produktfotos
Häufig gestellte Fragen
01.
Was ist ein L-Rippenrohr (L-Rippe) und wie funktioniert es?
Ein L-Rippenrohr ist ein Wärmetauschertyp, bei dem die Rippenleiste L-förmig gebogen und eng um die Rohroberfläche gewickelt ist. Der L-förmige Fuß liegt bündig an der Rohroberfläche an und verbindet sich mit der nächsten Rippe, wodurch das Rohr spiralförmig umschlossen wird. Diese Konstruktion schafft eine große Kontaktfläche zwischen Rohr und Rippe und gewährleistet so einen schnellen Wärmeaustausch.
02.
Wie bietet die L-förmige Rippenstruktur Schutz vor Korrosion?
Bei der L-Rippenstruktur wird der Kontakt zwischen Rohr und Atmosphäre deutlich reduziert, da der horizontale Rippenfuß die Rohroberfläche vollständig bedeckt. Dies verzögert die Oxidation des Rohrs in Umgebungen mit geringem Korrosionsrisiko und verlängert die Lebensdauer des Systems. Da jedoch keine vollständige Abdichtung gewährleistet ist, ist diese Struktur in aggressiven chemischen Umgebungen weniger beständig als LL- oder G-Rippenrohre.
03.
Warum ist die maximale Betriebstemperatur von L-Rippenrohren auf 150°C begrenzt?
Bei diesen Rippenrohren sind die Rippen durch mechanische Spannung mit dem Rohr verbunden. Bei Temperaturen über 150 °C dehnt sich das Rippenmaterial (üblicherweise Aluminium) stärker aus als das Rohrmaterial, wodurch sich der Kontakt zwischen Rippen und Rohr lösen kann. Dieser Kontaktverlust führt zu einem abrupten Abfall der Wärmeübertragungseffizienz.
04.
In welchen Situationen sollten extrudierte oder G-Rippenrohre gegenüber L-Rippenrohren bevorzugt werden?
Bei Betriebstemperaturen über 150 °C, bei Reinigung des Systems mit Hochdruckwasser oder bei Betrieb in Umgebungen mit sehr starken Vibrationen sind G-Rippenrohre (eingebettet) oder extrudierte Rippenrohre aufgrund ihrer höheren mechanischen Festigkeit gegenüber L-Rippenrohren vorzuziehen.
05.
Wie erfolgt die Materialauswahl für L-Rippenrohre?
Bei der Fintherm-Produktion werden für die Rohre (Hauptleitungen) Kohlenstoffstahl, Kupfer oder Edelstahl verwendet; für die Rippen kommen bevorzugt Aluminium oder Kupfer zum Einsatz, da diese eine hohe Wärmeleitfähigkeit aufweisen. Für Systeme, bei denen Wirtschaftlichkeit und geringes Gewicht im Vordergrund stehen, ist die Kombination „Kupferrohr – Aluminiumrippe“ die beliebteste Option.
